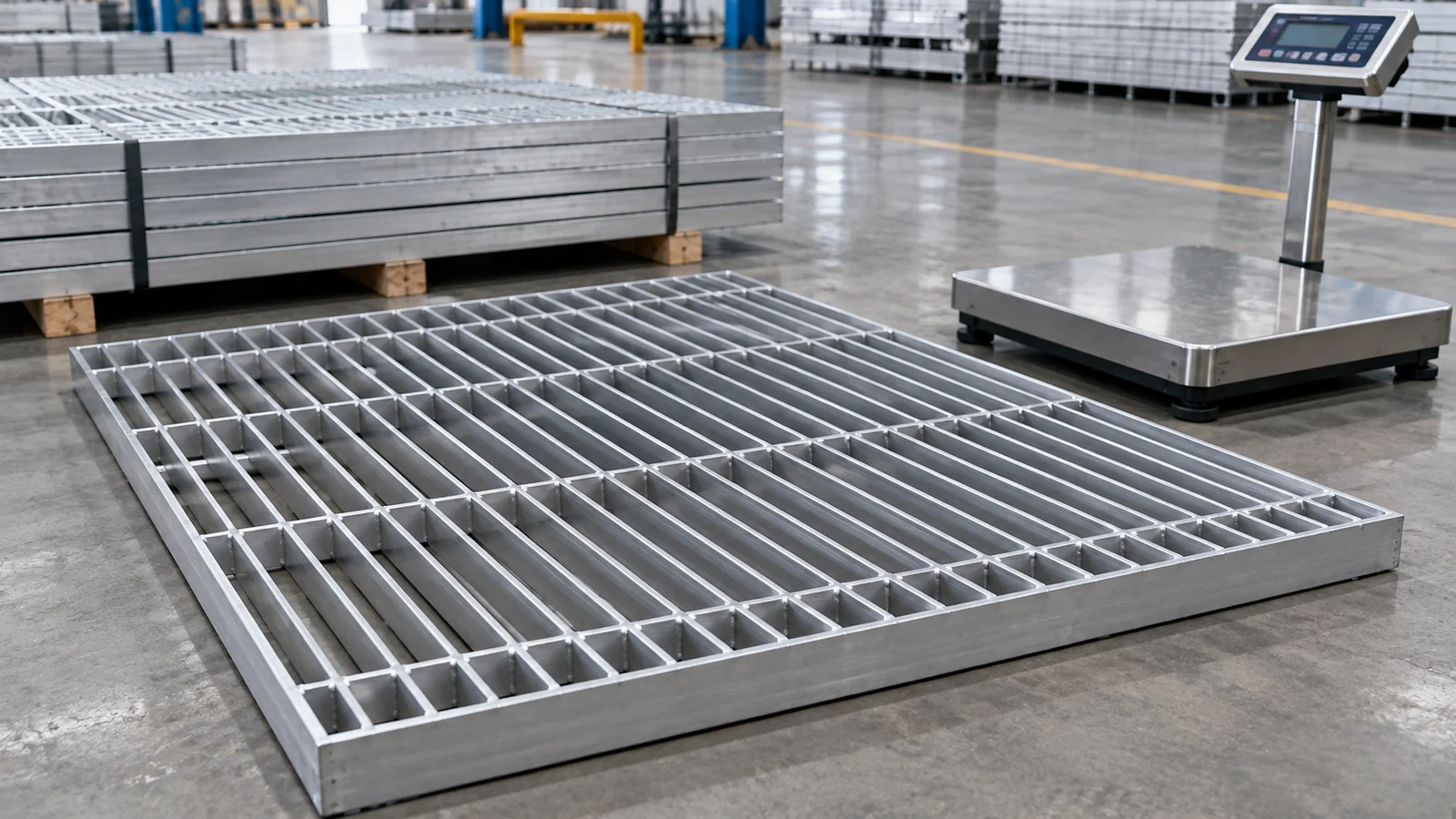

Хөнгөн цагааны торны жинг хэрхэн зөв тооцоолох вэ
Хөнгөн цагааны торны жинг самбарт байгаа металлын бодит эзэлхүүнээс, заасан хайлшийн нягтаар үржүүлж тооцно. Сараалжтай хавтан нь хатуу хуудас биш: түүний төлөвлөгөөний ихэнх хэсэг нь задгай талбай юм. Тиймээс ашигтай тооцоолол нь холхивчийн баарнаас эхэлж, дараа нь хөндлөвч, ирмэгийн тууз болон нийлүүлсэн самбарт багтсан бусад материалыг нэмнэ. Үр дүнг кг/м² болгон хувиргахын тулд эцсийн хавтангийн массыг тодорхой тодорхойлсон самбарын талбайд хуваана.
Инженерүүд хоёр сараалжтай загварыг харьцуулах, худалдан авалтын багууд нийлүүлэгчийн санал болгосон цэвэр жинг шалгах эсвэл тээвэрлэлтийн хэмжээг төлөвлөхөд энэ ялгаа чухал юм. TOP METAL нь холхивч, хөндлөвчний янз бүрийн зохион байгуулалтыг багтаасан металл бүтээгдэхүүнүүдийн дунд явган хүний хөнгөн цагаан сараалжуудыг жагсаав. Дараах арга нь тодорхой нэг TOP METAL самбарын нийтэлсэн массын утга эсвэл ачааллын үнэлгээ биш инженерийн тооцоолол юм.
Хөнгөн цагаан сараалжны жинг юу тодорхойлдог вэ?
Сараалжны гадна талын урт ба өргөн нь зөвхөн эхлэлийн цэг юм. Ижил хэмжээтэй хоёр хавтан нь өөр өөр хэмжээтэй хөнгөн цагаан агуулсан байж болно, учир нь металл хэсэг, хоорондын зай, ирмэгийн дэлгэрэнгүй мэдээлэл өөр өөр байдаг. Тэгш өнцөгт сараалжтай хавтангийн хувьд тооцоолохын өмнө дараах оруулгуудыг шалгана уу.
| Оролт | Яагаад тооцоолсон массыг өөрчилдөг вэ? | Зураг дээр юуг баталгаажуулах вэ |
|---|---|---|
| Холхивчийн хэсэг | Хөндлөн огтлолын хэмжээ ихсэх нь материалын эзэлхүүнийг нэмэгдүүлж, бусад орцууд өөрчлөгдөхгүй. | Бодит профиль хэлбэр, баарны гүн ба зузаан |
| Холхивчийн баарны тоо ба урт | Нэмэлт баар бүр өөрийн гэсэн урттай металлыг оруулдаг. | Тоолох, чиглүүлэх, тодорхой урт, зүсэлт |
| Хөндлөвчний профиль ба зай | Хөндлөвч нь металл нэмдэг боловч тэдгээрийн оруулсан хувь нэмэр нь тэдний бодит хэсэг, тооноос хамаарна. | Хэсэг, тоо, огтлолцлын дэлгэрэнгүй мэдээлэл, урт |
| Туузлах эсвэл периметрийн хүрээ | Ирмэгүүд нь хөнгөн цагааны нэлээд уртыг нэмж болно. | Аль ирмэгүүд нь тууз болон туузан хэсэг |
| Хайлш ба нягтрал | Масс нь материалын нягтралаас гадна эзэлхүүнээс хамаарна. | Тодорхойлогдсон хайлш, нөхцөл, нягтын суурь |
| Тусгай дэлгэрэнгүй мэдээлэл | Зүсэлт, бэхэлгээ, орон нутгийн арматур нь бэлэн массыг өөрчилдөг. | Нийлүүлэлтийн хил хязгаарт оруулах, хасах |
Тухайлбал, явган хүний замд зориулсан хөнгөн цагаан бар сараалжтай харуулсан TOP METAL нь холбогдох бүтээгдэхүүний гэр бүл боловч үнийн санал дээрх барилгын дэлгэрэнгүй мэдээллийг яг батлагдсан зургаас авах ёстой. I-бар эсвэл бусад хэлбэрийн холхивчийн баарыг нийт өргөн, гүнтэй нь цул тэгш өнцөгт гэж тооцож болохгүй.
Хөнгөн цагаан сараалжны жинг хэрхэн тооцоолох вэ
Алхам 1: Холхивчийн барааны эзлэхүүнийг тооцоол
Хатуу тэгш өнцөгт холхивчийн баарны хувьд баарны бодит тоо, тэдгээрийн зузаан, гүн, үр дүнтэй уртыг ашиглана. Бүх хэмжээсүүд нь миллиметрээр:
Vb = Нb × тb × цb × Лb
Энд Вb мм³-ийн холхивчийн эзэлхүүн; Нb баарны тоо; тb зузаан нь; hb гүн юм; болон Лb үр дүнтэй баарны урт. Шовгор, I хэлбэрийн эсвэл хөндий профилын хувьд t × h-ийг бодит хөндлөн огтлолын талбайгаар солино.
Алхам 2: Хөндлөвч болон ирмэгийн туузыг нэмнэ
Бодит хөндлөн огтлолын талбай ба уртыг ашиглан хөндлөвчний эзэлхүүнийг тооцоолж, дараа нь заасан тууз эсвэл хүрээнд агуулагдах материалыг нэмнэ. Нягтлан бодох бүртгэлийн үндсэн харилцаа нь:
Vцэвэр = Вb + Вхөндлөн + Втуузлах + Вбусад − Вхасагдсан эсвэл давхар тоолсон
Зүссэн огтлолцол, цоолбортой баар эсвэл гагнасан холболтыг хоёр бүрэн бүтэн тэгш өнцөгт хэлбэрийн нийлбэр гэж бүү бодоорой. Слот, шилжсэн материал, давхцал зэргээс шалтгаалан тодорхой цэвэр эзэлхүүн ялгаатай байж болно. Үйлдвэрлэлийн хэмжээг үнэн зөв гаргахын тулд батлагдсан геометр эсвэл баталгаажуулсан нийлүүлэгчийн массыг ашиглана.
Алхам 3: Эзлэхүүнийг масс руу хөрвүүлэх
Масс = нягт × материалын эзэлхүүн. Нэг тохиромжтой нэгж нь кг / м³ дэх нягт ба м³ дэх эзэлхүүн юм. Хэрэв геометр нь мм³-тэй бол кг/м³-ээр үржүүлэхийн өмнө эзлэхүүнийг 1,000,000,000-д хуваана. Тодорхой хөнгөн цагааны хайлшийн нягтрал болон бүтээгдэхүүний төлөв байдлыг төрөл бүрийн хувьд ижил биш гэж тооцвол зохих материалын өгөгдлөөс авна.
Самбарын жинг кг/м² болгон хөрвүүлэх арга
кг/м² = хавтангийн цэвэр масс (кг) ÷ заасан самбарын талбай (м²). Тайраагүй тэгш өнцөгт хавтангийн хувьд тухайн талбай нь ихэвчлэн гадна талын уртыг гадна талын өргөнөөр үржүүлсэн тохиолдолд худалдан авагч болон худалдагч хоёр ижил тодорхойлолтыг ашигладаг. Нүх, ховил эсвэл жигд бус тоймтой бол талбайн суурийг тодорхой зааж өгөх ёстой.
Үр дүн нь нэгж төлөвлөгөөний талбайд ногдох масс-хөнгөн цагааны нягтрал биш. Мөн RFQ-д гурван хэмжигдэхүүнийг тусад нь: нэг самбарын цэвэр масс, захиалгын нийт цэвэр масс, тавиур, оосор, савлагаа зэрэг тээвэрлэлтийн нийт масс.
Ажилласан жишээ: Таамагласан тэгш өнцөгт сараалжтай самбар
Дараах арифметик нь a таамаглалын сургалтын жишээ, а биш ТОП МЕТАЛ бүтээгдэхүүний тодорхойлолт эсвэл туршилтын үр дүн. 2700 кг/м³ хялбаршуулсан нягттай, давхцаагүй цул тэгш өнцөгт хэсгүүдээс угсарсан 1000 мм × 1000 мм хэмжээтэй нэг хавтанг авч үзье.
| Тооцоолсон бүрэлдэхүүн хэсэг | Тооцоолол | Эзлэхүүн |
|---|---|---|
| Тус бүр нь 25 × 3 × 1000 мм хэмжээтэй 20 холхивчийн баар | 20 × 25 × 3 × 1000 | 1,500,000 мм³ |
| 10 хөндлөвч, тус бүр нь 8 × 3 × 1000 мм | 10 × 8 × 3 × 1000 | 240,000 мм³ |
| 4 ирмэг тууз, тус бүр нь 25 × 3 × 1000 мм | 4 × 25 × 3 × 1000 | 300,000 мм³ |
| Тайлбарласан хосолсон хэмжээ | Гурван эгнээний нийлбэр | 2,040,000 мм³ |
Тооцоолсон хэмжээг хөрвүүлэхэд 0.00204 м³ болно. 2700 кг/м³ нягттай үед нэг самбарт тооцоолсон жин 5.508 кг байна. Гаднах 1 м² талбайн хувьд энэ нь 5.508 кг/м² болно.
Энэхүү хялбаршуулсан дүрслэл нь бүх хэсгүүдийг бие даасан байдлаар зориудаар авч үздэг бөгөөд үе мөч, завсар, дүүжлэх явцад нүүлгэн шилжүүлсэн материал эсвэл бодит хүрээний геометрийн нөлөөллийг арилгахгүй. Үүний зорилго нь нэгжийн зохицуулалт, бүрэлдэхүүн хэсгийн нягтлан бодох бүртгэлийг харуулах явдал юм; Энэ нь жинхэнэ сараалжтай болохын тулд нэрлэсэн, ачуулсан эсвэл хэмжсэн масс болгон ашиглаж болохгүй. Үйлдвэрлэлийн зураг нь энэхүү хялбаршуулсан хэсгийг цэвэр хэсгийн урт, зүсэлт, баталгаажуулсан материалын нягтралаар сольж болно.
Хоёр ижил хэмжээтэй сараалжтай хавтан яагаад өөр өөр жинтэй байж болох вэ?
Гаднах хавтангийн хэмжээсүүд нь өвөрмөц сараалжтай бүтцийг тодорхойлдоггүй. Илүү гүн холхивч нь материал нэмж болох боловч I хэлбэрийн хэсгийг өөрчлөх нь ижил өндөртэй цул тэгш өнцөгт баартай харьцуулахад металлын хэмжээг бууруулж болзошгүй юм. Илүү өргөн зай нь тогтмол самбарын өргөн дэх баарны тоог бууруулдаг бол нэмэлт тууз эсвэл арматур нь энэ бууралтын хэсгийг буцаах боломжтой.
ТОП МЕТАЛ мөн бэлэглэдэг захиалгат явган хүний хөнгөн цагаан сараалжтай. Ийм саналуудыг харьцуулахдаа үндсэн утгыг тогтмол барина уу: ижил хавтангийн талбай, хайлшийн нягтрал, захын дэлгэрэнгүй мэдээлэл, хэмжих нэгж. Хөнгөн жинтэй гэж тодорхойлсон загвар нь бодитой харьцуулахын тулд бодит хэсгийн хуваарь эсвэл баталгаажуулсан цэвэр масс хэрэгтэй хэвээр байна.
Тооцоолсон жин яагаад ачааллын үнэлгээний хүснэгт биш юм бэ?
Хөнгөн цагаан сараалжны жин нь даацыг өөрөө тодорхойлдоггүй. Ачаалал ба хазайлт нь холхивчийн хэсгийн шинж чанар, хайлш ба даруу чанар, тулгуурын зай, чиг баримжаа, холболтын дизайн, ашигласан ачаалал зэргээс хамаарна. Хоёр хавтан нь ижил масстай байж болох ч бүтцийн шинж чанар нь маш өөр байж болно.
Үйлдвэрийн явган хүний зам эсвэл засвар үйлчилгээний тавцангийн хувьд инженерүүд зөвхөн кг/м² таатай байгаа тул самбарыг сонгох биш, тогтоосон сараалжтай загварыг ашиглан холбогдох ачааллын нөхцөл, хазайлтын шалгуурыг үнэлэх ёстой. Жингийн тооцоолол нь тээвэрлэлт, логистик болон материалын харьцуулалтыг илтгэнэ; энэ нь ачааллын хүснэгт эсвэл төслийн бүтцийн баталгаажуулалтыг орлож чадахгүй.
Худалдан авагчид ямар жингийн мэдээллийг баталгаажуулах ёстой вэ?
Ашигтай сараалжтай үнийн санал нь яг тооцоолол, нийлүүлэлтийн хил хязгаарыг тодорхойлох ёстой. TOP METAL эсвэл өөр төслийн ханган нийлүүлэгчийн хувьд дараах зүйлийг бэлтгэх буюу хүсэлт гаргах:
- Зургийн засвар, дууссан хавтангийн урт ба өргөн, нээлтийн хэмжээс.
- Холхивчийн профиль, гүн, зузаан, тоо, чиглэл.
- Хөндлөвчний профиль, давирхай ба холболтын барилга.
- Ирмэгийн тууз, зүсэлт, хавчаар эсвэл цэвэр массад багтсан бусад хэсгүүд.
- Хөнгөн цагааны хайлш, даруу байдал, масс/нягт суурь.
- Нэг самбарт ногдох цэвэр масс ба тунхагласан талбайн тодорхойлолт бүхий кг/м².
- Захиалгын тоо хэмжээ, сав баглаа боодлын нэгж, тээвэрлэлтийн нийт масс.
- Самбар нь бүтцийн хувьд ачаалал ба хазайлтыг тусад нь тавих.
Төслийн үнийн санал авахын тулд, Хөнгөн цагаан сараалжны үзүүлэлт болон үнийн талаар TOP METAL-тай холбогдоно уу зураг, баарны зохион байгуулалт, хайлш, хүлээгдэж буй хэмжээ, жингийн суурь зэргийг шалгана уу.
Найдвартай тооцоо нь металлын эзэлхүүн × хайлшийн нягтыг тохиролцсон хавтангийн талбайн суурь болгон хөрвүүлсэн. Эдгээр тодорхойлолтууд тодорхой болмогц тооцоолсон торны масс нь бүтцийн ачааллын үнэлгээ гэж андуурагдахгүйгээр харьцуулалт болон логистикт хэрэг болно.
